Komplett fordonstestsystem




Produktdatablad



En komplett testlösning som kombinerar fordonshastighetsmätningar med hög noggrannhet och låg latens från antingen SPEEDBOX MINI eller SPEEDBOX-INS med den nya flexibla dataloggningsförmågan DL2 datalogger. De DASH4PRO ansluter till endera enheten och visar uppmätta parametrar från båda SPEEDBOX och den DL2.

Det finns två tillgängliga system:

KATTER : Inkluderar en standard SPEEDBOX MINI

CATS-INS : Med den ökade noggrannheten hos SPEEDBOX-INS och de ytterligare fordonslägesmätningarna inklusive roll, pitch och yaw.

Dessa integrerade system erbjuder oöverträffad noggrannhet SPEEDBOX-INS eller SPEEDBOX MINI med flexibiliteten att kunna använda DASH4PRO för att visa sammanfattande testdata och för att redigera teststart- och slutparametrar utan behov av en bärbar dator, vilket minskar antalet gånger en bärbar dator måste bäras i bilen. Med alla testresultat som presenteras live på DASH4PRO s display och inloggad på DL2 s minneskort för eftertestanalys.





Systemkomponenterna är tätt integrerade, vilket ger flexibiliteten hos separata komponenter med enkel användning av en enda komplett testlösning.

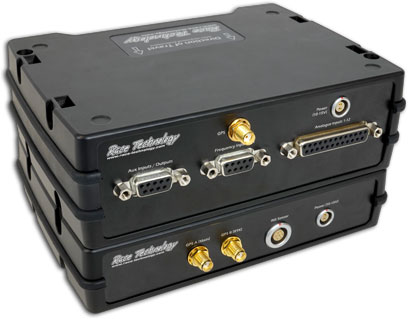

  • Stapelbara fodral gör övergången från monteringsbänk eller fordon till fordon snabb och enkel.
  • Ställ in och konfigurera alla komponenter från någon av USB-portarna
  • Inställningstester, visa resultat och visa systemmeddelanden med DASH4PRO-displayen
  • Enkel strömanslutning. Anslut ström till antingen SPEEDBOX eller DL2 och de seriella dataanslutningarna distribuerar ström till resten av systemet
  • Dataanslutningar av D-typ möjliggör tillförlitliga anslutningar som är lätta att fylla i utan de specialverktyg som krävs för mikrominiatyrkopplingssystem

Uppmätta parametrar CATS:

  • 3-axlig acceleration
  • 3-axlig hastighet
  • Placera
  • Output mätning offset

Uppmätta parametrar CATS-INS:

  • Rull- / Pitch- / Yaw-hastigheter
  • Vinklar för rullning/stigning/giring
  • 3-axlig acceleration
  • 3-axlig hastighet
  • Placera
  • Pitch och kurs
  • Output mätning offset

Prestandatestningsmätningar

  • Mätavstånd baserat på hastighet/acceleration/trigger/start/stopp/analog ingång
  • Framåt / totalt / avvikelsesträcka
  • Programmerbar MFDD
  • Total tid
  • Topp g-kraft
  • Konfigurera upp till 4 tester på DASH4PRO och visa olika data för varje test
  • "Människligt läsbar" textlagring av testresultat
  • SPEEDBOX-data kombinerade och tidsjusterade med sensordata från DL2

Typiska Användningsområden

  • Hastighetsmätning
  • Bromsprovning
  • Däcktestning
  • Upphängning/chassiutveckling
  • Attitydmätning av fordon (rullning, stigning, gir)
  • Prestandatester

Systemöversikt CATS:

Systemöversikt CATS-INS:

Diagrammet ovan visar en översikt över ett typiskt system. De extra ingångarna/utgångarna gör att enheter kan integreras i andra testsystem, där sensor- och CAN-ingångarna lägger till ytterligare data till testningen.



Snabbstartguide för prestandatestning - Den här PDF-guiden illustrerar installation, installation och allmän användning av Complete Automotive Testing System INS för bromstestning och prestandatestningstillämpningar
